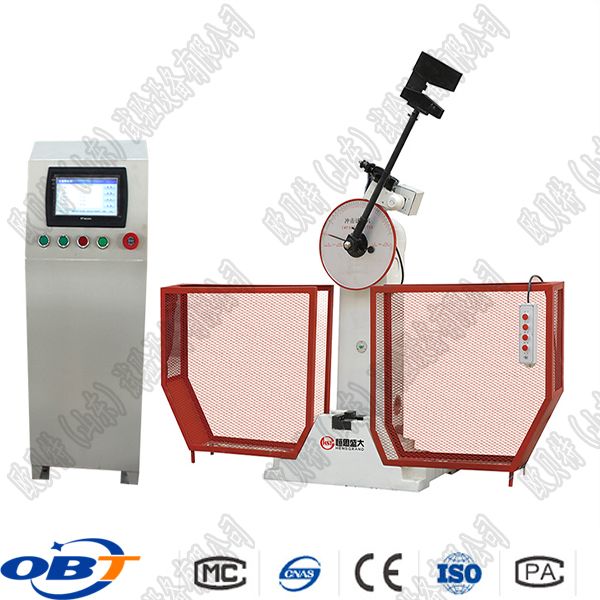

液晶显示全自动落锤冲击试验机主机
u 由主机、低温装置、送料机构及自动定位机构组成。
u 试验机主机为单支承柱式结构,悬臂式挂摆方式,摆锤锤体U型,试样简支梁式支承;
u 冲击刀采用螺钉安装固定,更换简单方便;
u 专用送料装置自动送料,试样自动端面定位,测试精确可靠;
u 运行成本低,尤其对于低温测试,考虑不同运行方式的成本小化;
u 有安全防护销及安全防护网。
液晶显示全自动落锤冲击试验机 产品技术参数
产品型号 |
JBDW-300D |
控制方式 |
计算机全自动控制 |
冲击能量 |
300J 150J |
小读数值 |
1J |
冲击速度 |
5.2m/s |
摆锤预扬角 |
150° |
角度准确度 |
±0.1° |
试样支座跨距 |
40mm |
支座钳口圆角 |
R1.0~1.5mm |
冲击刀刃圆角 |
R2.0~2.5mm(R8mm) |
冲击刀刃厚度 |
16mm |
试样盒容量: |
6个 均冷4个 |
制冷范围: |
室温~-190℃ |
控温精度 |
±3℃ |
制冷方式 |
液氮制冷 |
摆锤中心至冲击点距离 |
750mm |
标准试样尺寸 |
10×10(7.5或5)×55mm |
冲击摆锤配置 |
150J/300J各一个 |
主机外形尺寸 |
2124×600×1340mm |
整机重量 |
750Kg |
供电电源 |
三相四线制50Hz /380V |
液晶显示全自动落锤冲击试验机 产品标准配置
? 标准主机
u 冲击试验机主机一台;
u 自动送料及定位装置共一套;
u 低温制冷装置一套;
u 冲击摆锤二个;
u 内六角扳手S=12一件;
u 支座调校器一支;
u 试样对中器一支;
u 换摆拆卸器一件;
u 地脚螺钉四个;
u 冲击试验防护网一套;
u 联想品牌计算机一台;
u HPA4彩色喷墨打印机一台;
u 冲击试验机专用测控系统一套;
u WINDOWS操作环境下的冲击试验机专用软件一套。
